MOBETIC

Tableau de bord et indicateurs de la mobilité

×

Mobetic: objectifs, méthode, et résultats escomptés

Le développement futur de l’agglomération de Sion, notamment le secteur sud de la ville (+10'000 habitants et emplois à terme dans le quartier Ronquoz 21) et la création de nouvelles lignes de bus constituent une opportunité pour mener des réflexions sur l’évolution des transports publics. Les questions suivantes se posent notamment :

Objectifs visés
Développer un outil d'aide à la décision pour un réseau de mobilité optimisé énergétiquement
  • Elaboration d’un logiciel permettant une analyse multimodale des réseaux de mobilité et des réalités territoriales.
  • Analyse des aspects à optimiser et contraintes énergétiques.
  • Etablissement de scénarios favorisant un transfert modal et une mobilité électrique.
  • Evaluation des différents scénarios à l’aide du logiciel.


Méthode utilisée
Le logiciel est développé sur la base des méthodes statistiques de « Monte Carlo », utilisées pour l’optimisation de problèmes complexes.
Un tableau représentant l’origine et la destination des déplacements réalisés sur la zone d’étude constitue la principale donnée de base. Le réseau de mobilité est représenté avec les différentes zones d’intérêt, les infrastructures de transport etc…
Un calage est effectué pour correspondre au mieux aux réalités locales de la zone d’étude.
Différents scénarios peuvent ensuite être testés et comparés sur la base de critères d’optimisation concernant les aspects sociaux, énergétiques et environnementaux, financiers et liés à l’infrastructure et à l’exploitation des réseaux de mobilité.

Résultats escomptés
Le logiciel développé devrait permettre de prendre en compte les réalités territoriales et institutionnelles de la zone étudiée pour d’une part représenter les réseaux multimodaux de mobilité, et d’autre part permettre de les optimiser. Les objectifs d’optimisation retenus concernent les ressources énergétiques, la flexibilité d’exploitation facilitant la mise en place de transports publics électriques et le transfert modal vers les transports publics et la mobilité douce. Ainsi, différents scénarios seront comparés sur la base des critères:
  • Financiers
  • énergétiques
  • environnementaux
  • permettant des infrastructures et une exploitation efficace, et
  • favorisant l'attractivité des centres urbains accessibles par des modes de transports doux pour une qualité de vie améliorée.


×

Concept, besoins en mobilité, mode de transport, modèle de mobilité, matrice Origine-Destination, statistique nationale

Besoin en mobilité

Le besoin de mobilité des résidents d'une région répond à un un besoin. Ce besoin de déplacement est listés suivant des raisons, des moyens utilisés pour réaliser ce déplacement.

Raison ou motif d'un déplacement
Les raisons ou motifs d'un déplacement ont été catégorisés suivant les quatre raisons suivantes:
  • [A] Acompagnement: Des parents qui accompagnent leurs enfants à l'école ou dans les activités extra-scolaires.
  • [C] Commerce et achat: Déplacement souvent en véhicule privés pour faire les achats.
  • [L] Loisirs:
  • [T] Travail:

Moyen de déplacement

Les moyens utilisés pour effectuer ces trajets peuvent être faits soit

  • [VP] Véhicules privés: voiture ou moto.
  • [TP] Transports publics: Train ou bus.
  • [MD] Mobilité douce: (Voiture électrique ?? est-ce vrai ???,On doit se mettre d'accord sur la définition) Bicyclette(avec ou sans assistance), trotinette, ou simplement à pieds.


Interne / Externe à la région étudiée
Comme la région étudiée est géographiquement finie, certains noeuds routiers, arrêts de bus ou noeuds ferroviaires sont extérieurs à la zone étudiée. Dns ce cas ils sont définis comme externe (représentés en rouge sur les cartes).

Aller / Retour
Tout trajet effectué a comme origine ou destination le lieu de résidence de l'habitant. Si Le lieu de résidence est l'origine du déplacement, on parlera de trajet "aller", sinon de trajet "retour".

Modélisation du besoin en mobilité

Le modèle des besoins en mobilité se base sur la notion d'émetteur et d'attracteur. Par exemple pour le motif de déplacement lié au travail, pour le sens aller, l'émetteur est l'emplacement des résidents, et l'attracteur est l'ensemble des lieux de travail.

Les éméteurs
Nom Âge Pays
Carmen 33 ans Espagne
Michelle 26 ans États-Unis

Les attracteurs


×

Les données et le flux du programme

Les données proviennent de différentes sources:

Les statistiques nationales
Les statistiques nationales (OFS:office fédéral des statistiques et l'office fédéral du développement territorial ARE) donnent des informations importantes sur les habitudes en termes de mobilité des habitants suisses.
Pour l'année 2015, ces statistiques donnent les informations suivantes:

Les statistiques nationales nous apprennent que 89% des habitants d'une région utilisent un moyen de locomotion pour se déplacer de manière journalière.

Les statistiques nationales donnent également le nombre de kilomètres effectués de manière journalière par chaque habitants de la Suisse.
La distance journalière par les suisses est de 36.8 km. Ce chiffre a tendance à augmenter, puisque qu'il est passé de 31.3 en 1994, à 35.2 % en 2005 pour être à 36.8 en 2015.
En termes de temps passé par jour pour le transport, les statistiques suisse nous disent que c'est 90 minutes par jour (une heure et demie par jour).

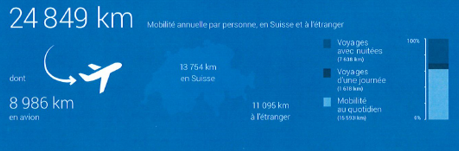

Durant toute une année, les suisses font 13754 km en Suisse. Si nous comptons les distances faites à l'étranger, on arrive à des distances de près de 25'000 kilomètres.
Enfin, les statistiques nous disent que les véhicules privés sont occupés à raison de 1.6 personne par véhicule.
Près de 80% des ménages possèdent une voiture. 65% des ménages possèdent un vélo. Et plus de la moité de la population nationale ont un abonnement aux transports pulics.
Le mode de déplacement (journalier) est le suivant:
  • A pieds: 1.9 km.
  • A vélo (incluant vélo électrique): 0.9 km.
  • Deux roues motorisées: 0.5 km.
  • Train: 7.5 km.
  • Transport publics routiers: 1.5 km.
  • Voiture: 23.8 km.
  • Autre: 0.7 km.

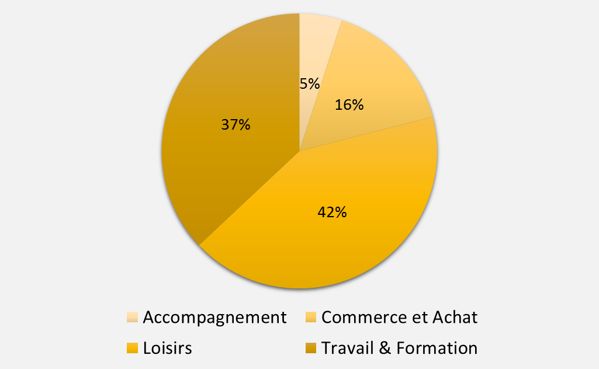

La répartition selon le motif de déplacement
Les motifs de déplacement sont répartis de la manière suivante:

  • 5% des trajets ont pour raison l'accompagnement.
  • 16% des trajets ont pour raison le commerce et les achats.
  • 37% des trajets ont pour raison le travail et la formation.
  • 42% des trajets ont pour raison les loisirs.

Motifs et moyens de la mobilité définis par l'utilisateur
Le tableau suivant montre les principales grandeurs associées à la mobilité.
Les grandeurs définies par l'utilisateur sont comparées à celles de l'office fédéral de la statistique (2015).
Description des caractéristiquesValeur statistique 2015Valeur utilisateurUnités
Distance totale parcourue par jour36.842.0km
Distance parcourue à pieds(jour)1.91.9km
Distance parcourue à vélo(jour)0.90.9km
Distance parcourue à moto(jour)0.50.5km
Distance parcourue en bus(jour)1.51.5km
Distance parcourue en train(jour)7.57.5km
Distance parcourue autrement(jour)0.70.7km
Distance totale parcourue par an1375413754minutes
Durée déplacement journalière90.490.0minutes
Durée journalière totale déplacement90.490.0minutes
Le tableau suivant montre la répartition du motif (raison) du déplacement.
Description des caractéristiquesValeur statistique 2015Valeur utilisateurUnités
Durée totale journalière90.490.0minutes
Durée journalière pour les loisirs45.245.2minutes
Durée journalière pour le travail17.317.3minutes
Durée journalière pour les achats12.312.3minutes
Durée journalière pour la formation6.56.5minutes
Durée journalière pour autre8.38.3minutes
Proportion de déplacement pour Accompagment0.050.06minutes
Proportion de déplacement pour Commerce et achat0.20.2minutes
Proportion de déplacement pour les Loisirs0.420.37minutes
Proportion de déplacement pour le Travail0.370.40minutes

Les données de MAPGEO
Le site map.geo.admin.ch donne de nombreuses informations, l'occupation des sols concernant les emplois et les lieux de résidence des suisses.

Toute la Suisse est cartographiée dans ce site.

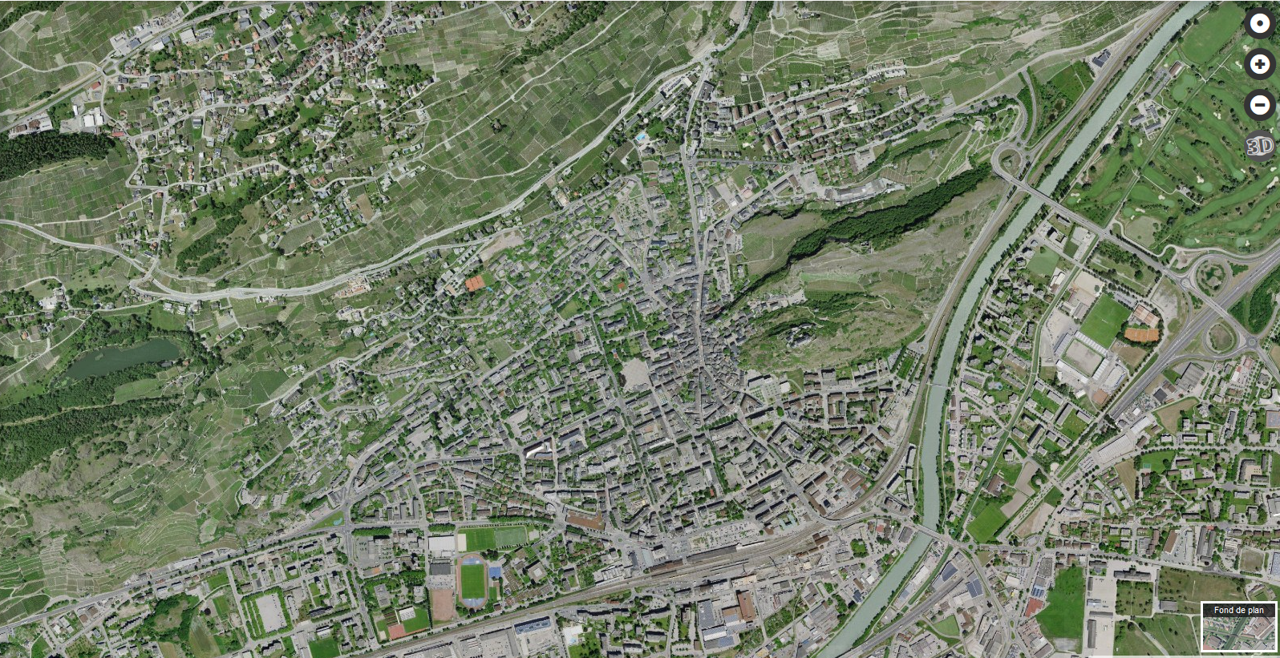

carte de Sion tirée du site www.map.geo.admin.ch
L'occupation du territoire (emplois et résidents) est renseignée hectares par hectares pour tous les hectares de la Suisse.

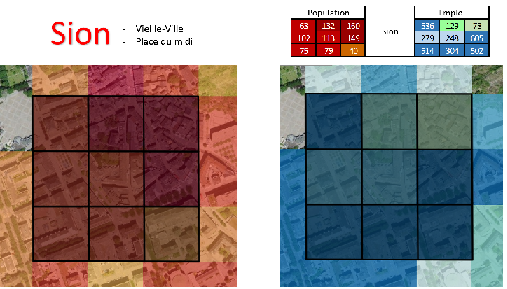

Neuf hectares de la Place du Midi de Sion sont montrés dans les cartes suivantes.
En rouge les habitants, en bleu les emplois.
Occupation de quelques hectares de Sion pour les emplois et les lieu de résidence

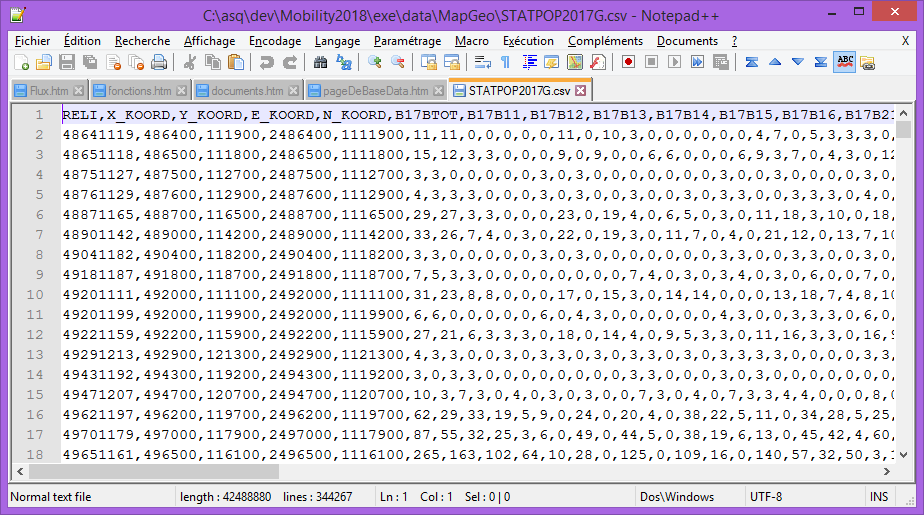

Il y a possibilité de disposer de cette information sous la forme de fichier de type CSV.

Ces fichiers sont assez volumineux. De l'odre de 50 MBytes pour toute la Suisse. C'est près de 350'000 lignes qui décrivent chaque hectare occupé de la Suisse.
des fonctions ont été écrites pour gérer ces fichiers. Les fonctionnalités sont:
  • Isoler une partie de la Suisse. Réduire la zone à la zone d'intérêt.
  • Sauver sous forme de listes binaires.
  • Lire les listes binaires.
  • Trier, indexer les listes binaires.

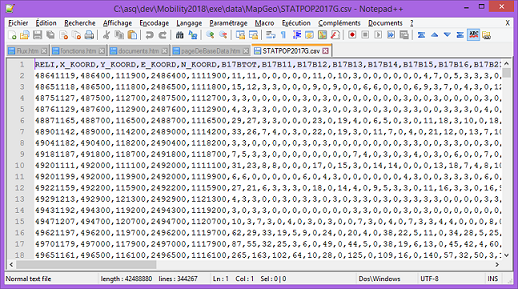

fichier .csv

Les données de OSM
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données AVS
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de comptages routiers
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Universalité des données
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Le flux du programme

Le flux de Mobetic peut être résumé par les points suivants:

Définir la zone étudiée
Description du flux...
1111 22222
Suite du flux
1111 22222

Définir le réseau routier
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Définir le réseau de transport public
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de pré-processing
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Calilbration des des déplacements
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Renseigner les indicateurs et structurer le tableau de bord
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Monte-Carlo
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Les fonctionnalités de Mobetic

De nombreuses fonctionnalités ont été développées dans le cadre de cet outil d'aide à la décision.

Définir les lignes de bus et les horaires des transports publics
....
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Définir les zones de la région étudiée
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Déterminer les données de préprocessing
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Interfacer les paramètres de l'outil avec l'utilisateur
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Naviguer dans les données graphiques
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Produire un site internet dynamique pour diffuser l'information
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Les scenarii de Mobetic

Plusieurs scenarii ont été imaginés dans le cadre de ce projet. Il s'agit des scenarii suivants

Scénario 1:
....
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Scénario 2:
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Scénario 3:
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Scénario 4:
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Scénario 5:
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Scénario 6:
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Population, emplois, centres d'intérêt, répartition par zone,...

Les graphiques et tableau montrent les diverses distributions:

Les zones définies par l'utilisateur

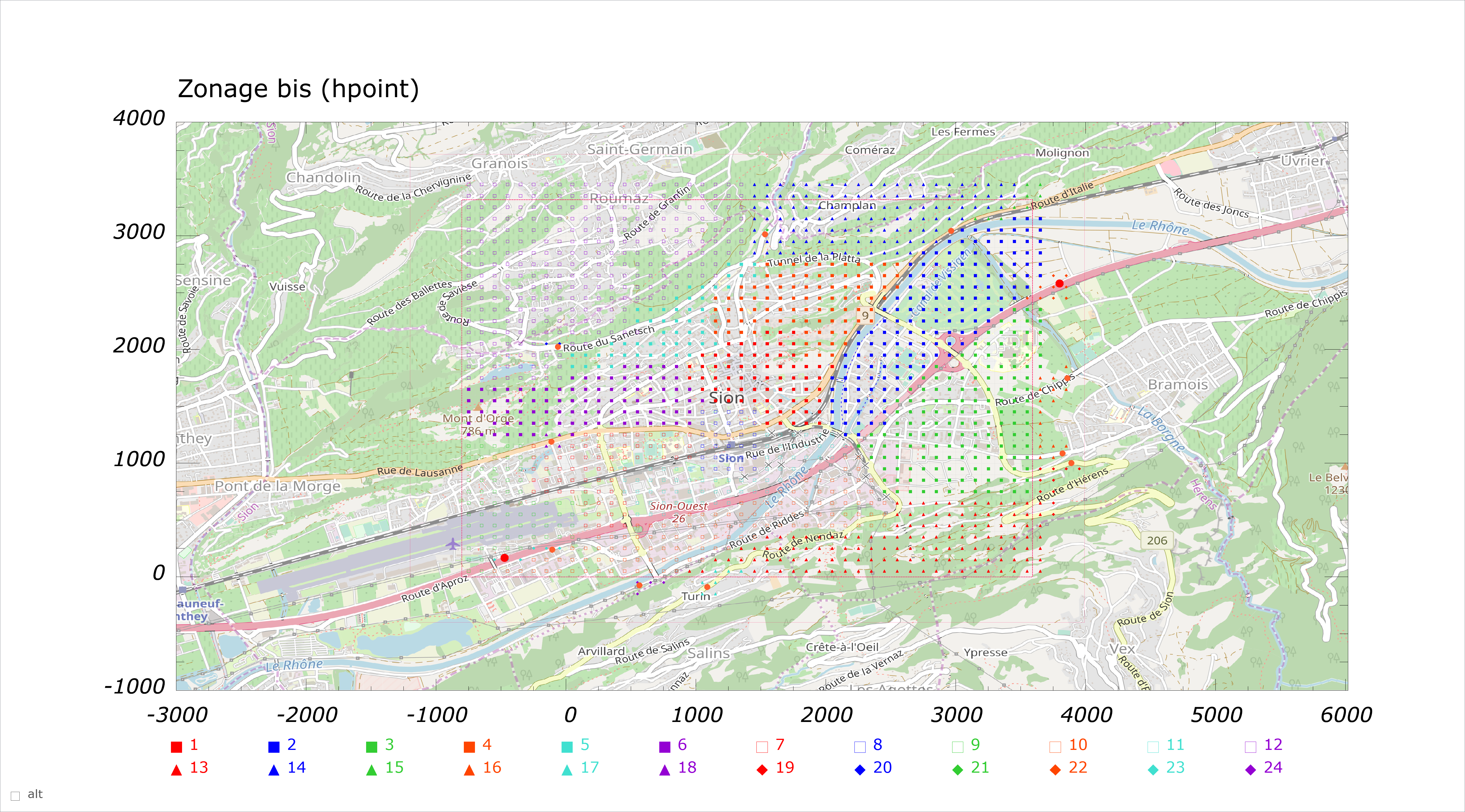

L'utilisateurs peut, par l'interface utilisateur, définir un zonage précis de la région étudiée.

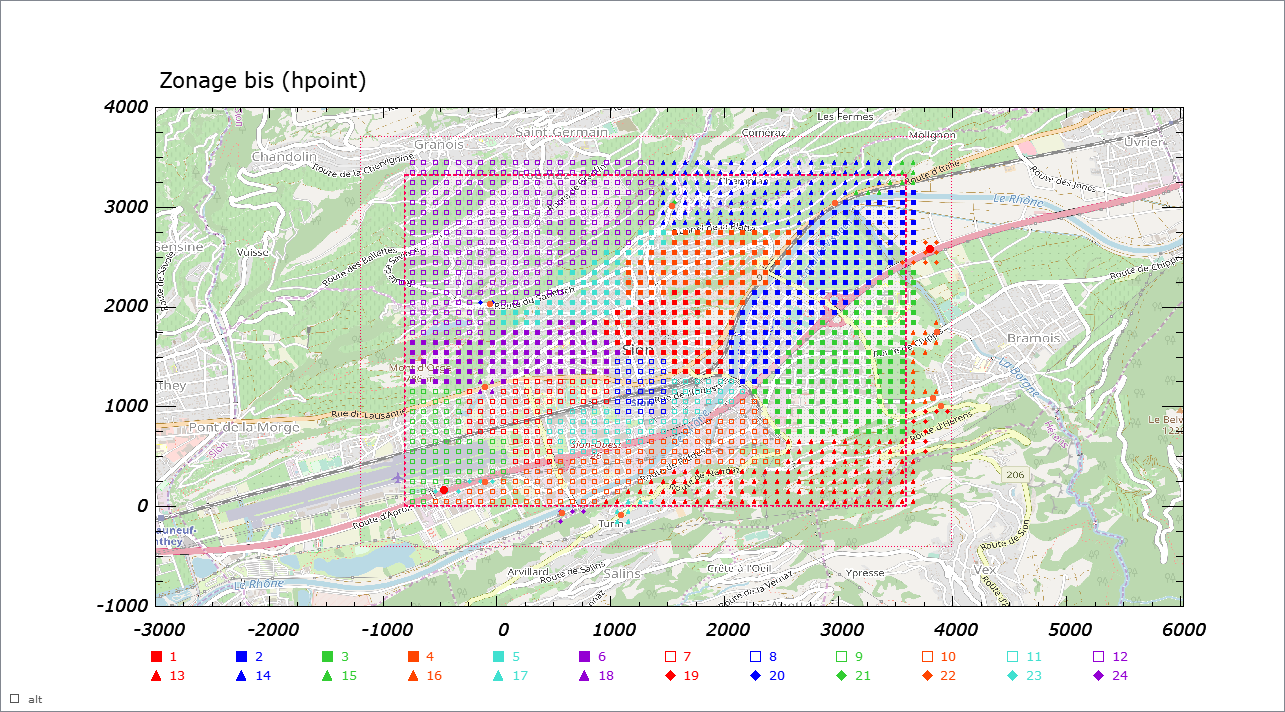

carte du zonage
C'est sur cette base que la matrice origine-destination sera créée.
La dénomination du zonage défini par l'utilsateur est donnée dans le tableau suivant:

ZoneDénomination
Zone 1Centre
Zone 2Vissigen
Zone 3Hopital
Zone 4Platta
Zone 5Gravelone
Zone 6Saint Guerin
Zone 7Ouest
Zone 8Gare
Zone 9zone industriel
Zone 10Nord de Sion
Zone 11Sous Scex
Zone 12Bramois-Chamsec

Statistique suivant les zones sous forme graphique
Zone123456789101112
Hectares2532443829629047872925240
Résidents118323722537924207623208827688432222803281
Emplois516450945665225576811768286811143007337
Centres d'intérêt198137202578415116089
Arrêts de bus0100220444008
Comptage routier0100220444008

Statistique suivant les zones sous forme de table statistique

La statistique par zonage est donnée dans le tableau suivant:


Accès aux arrêts de bus

La distribution de la distance à vol d'oiseau du lieu de résidence de chaque résident à l'arrêt de bus le plus proche donne des indications sur la justesse de l'emplacement des arrêts de bus.

Les distributions
Nom Âge Pays
Carmen 33 ans Espagne
Michelle 26 ans États-Unis

Les distributions
Nom Âge Pays
Carmen 33 ans Espagne
Michelle 26 ans États-Unis

×

Les données et le flux du programme

Les données proviennent de différentes sources:

Motifs et moyens de la mobilité définis par l'utilisateur
Le tableau suivant montre les principales grandeurs associées à la mobilité.
Les grandeurs définies par l'utilisateur sont comparées à celles de l'office fédéral de la statistique (2015).
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Les données de MAPGEO
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de OSM
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données AVS
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de comptages routiers
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Universalité des données
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Les données et le flux du programme

Les données proviennent de différentes sources:

Motifs et moyens de la mobilité définis par l'utilisateur
Le tableau suivant montre les principales grandeurs associées à la mobilité.
Les grandeurs définies par l'utilisateur sont comparées à celles de l'office fédéral de la statistique (2015).
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Les données de MAPGEO
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de OSM
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données AVS
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de comptages routiers
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Universalité des données
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Les données et le flux du programme

Les données proviennent de différentes sources:

Motifs et moyens de la mobilité définis par l'utilisateur
Le tableau suivant montre les principales grandeurs associées à la mobilité.
Les grandeurs définies par l'utilisateur sont comparées à celles de l'office fédéral de la statistique (2015).
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Les données de MAPGEO
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de OSM
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données AVS
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de comptages routiers
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Universalité des données
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Les données et le flux du programme

Les données proviennent de différentes sources:

Motifs et moyens de la mobilité définis par l'utilisateur
Le tableau suivant montre les principales grandeurs associées à la mobilité.
Les grandeurs définies par l'utilisateur sont comparées à celles de l'office fédéral de la statistique (2015).
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Les données de MAPGEO
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de OSM
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données AVS
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de comptages routiers
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Universalité des données
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Les données et le flux du programme

Les données proviennent de différentes sources:

Motifs et moyens de la mobilité définis par l'utilisateur
Le tableau suivant montre les principales grandeurs associées à la mobilité.
Les grandeurs définies par l'utilisateur sont comparées à celles de l'office fédéral de la statistique (2015).
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Les données de MAPGEO
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de OSM
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données AVS
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de comptages routiers
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Universalité des données
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Les données et le flux du programme

Les données proviennent de différentes sources:

Motifs et moyens de la mobilité définis par l'utilisateur
Le tableau suivant montre les principales grandeurs associées à la mobilité.
Les grandeurs définies par l'utilisateur sont comparées à celles de l'office fédéral de la statistique (2015).
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Les données de MAPGEO
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de OSM
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données AVS
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Les données de comptages routiers
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Universalité des données
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

×

Documents de base

Le développement de ce programme s'est basé sur l'utilisation de nombreux documents. Les références et les liens sur les documents sont faits ci-dessous.
De nombreux documents ont été produits.

Demande de financement de Mobetic
...
1111 22222
Le tableau suivant montre la répartition du motif (raison) du déplacement.
1111 22222

Demande de financement P2 à la HES-SO
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Analyse de la mobilité de Sion
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Document sur les comptages
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

Documents sur les algorithmes
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

PV des séances
...bla bla...
Région 1 Région 2
BlaBla...
Région 1 Région 2
BlaBla...
Région 1 Région 2

>
